智慧边缘物联网关
产品概述

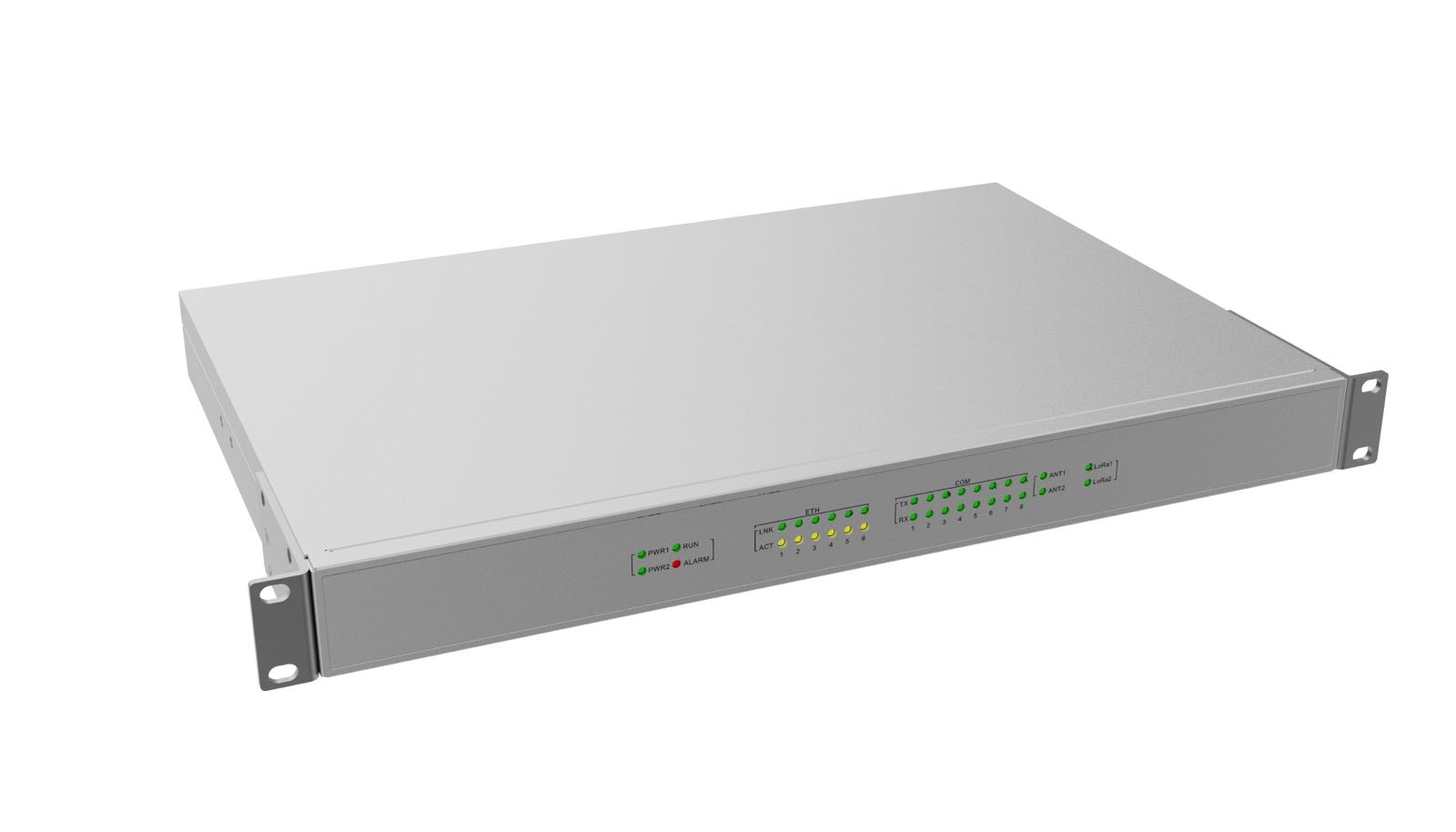

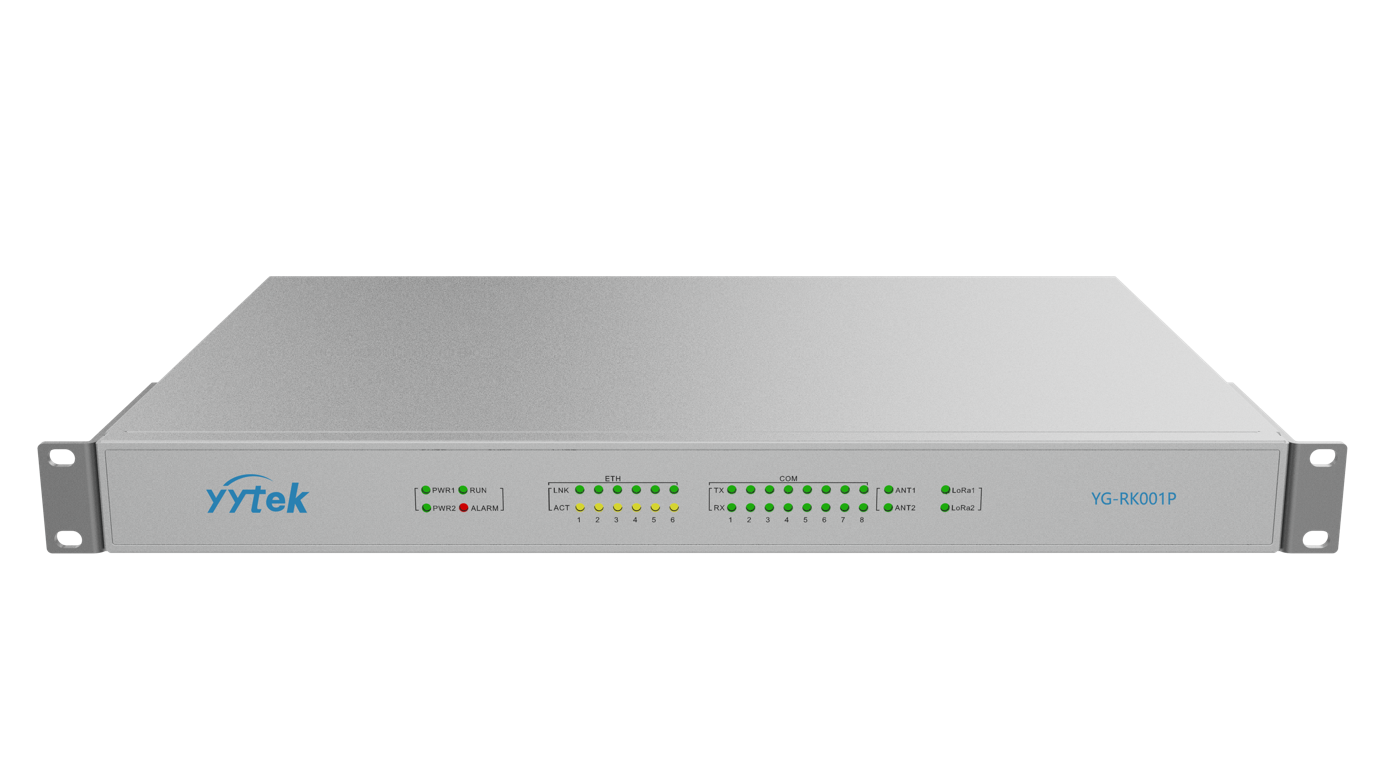

云涌智慧边缘物联网关，型号YG-RK001P，采用瑞芯微RK3568处理器，四核心ARM Cortex-A55构架，主频2.0GHz，具有高效、高性能、低成本等优势，支持8G 内存和64G板载存储；YG-RK001P网关集成Ethernet、4G、5G、WiFi、LoRa、RS485、RS232、HDMI、DI/DO 等功能接口；4G、5G、WiFi、LoRa 等功能采用模块化设计，功能配置更加灵活。
产品特点
双路交直流110V-220V输入
2路USB 2.0
6路 10/100/1000Mbps 以太网
WiFi支持2.4G和5G双频，可配置STA 和 AP 双模式
双路全网通 4G 模块，其中一路可升级到5G
双路Lora 模块，同时支持470MHz和2.4GHz频段，满足国网低功耗要求
支持 RTC 时钟功能
可扩展SATA和TF卡
PCIEX1接口
8 路RS485，2路RS232，隔离保护设计
支持 4 路 DI，2 路 DO
硬件看门狗
应用场景
YG-RK001P是一款基于瑞芯微RK3568平台，可适配自主安全操作系统的边缘物联网关。可以广泛使用在泛在电力物联网，能源及电力自动化、智能/轨道交通、石油和天然气等环境恶劣的行业，是工业现场通讯应用的完美解决方案。特别适用于变电站的设备巡检、配网故障检测、人工智能可视化、配电站房智能辅控、多业务可信接入、电力物联网数据共享和智能分析等场景。

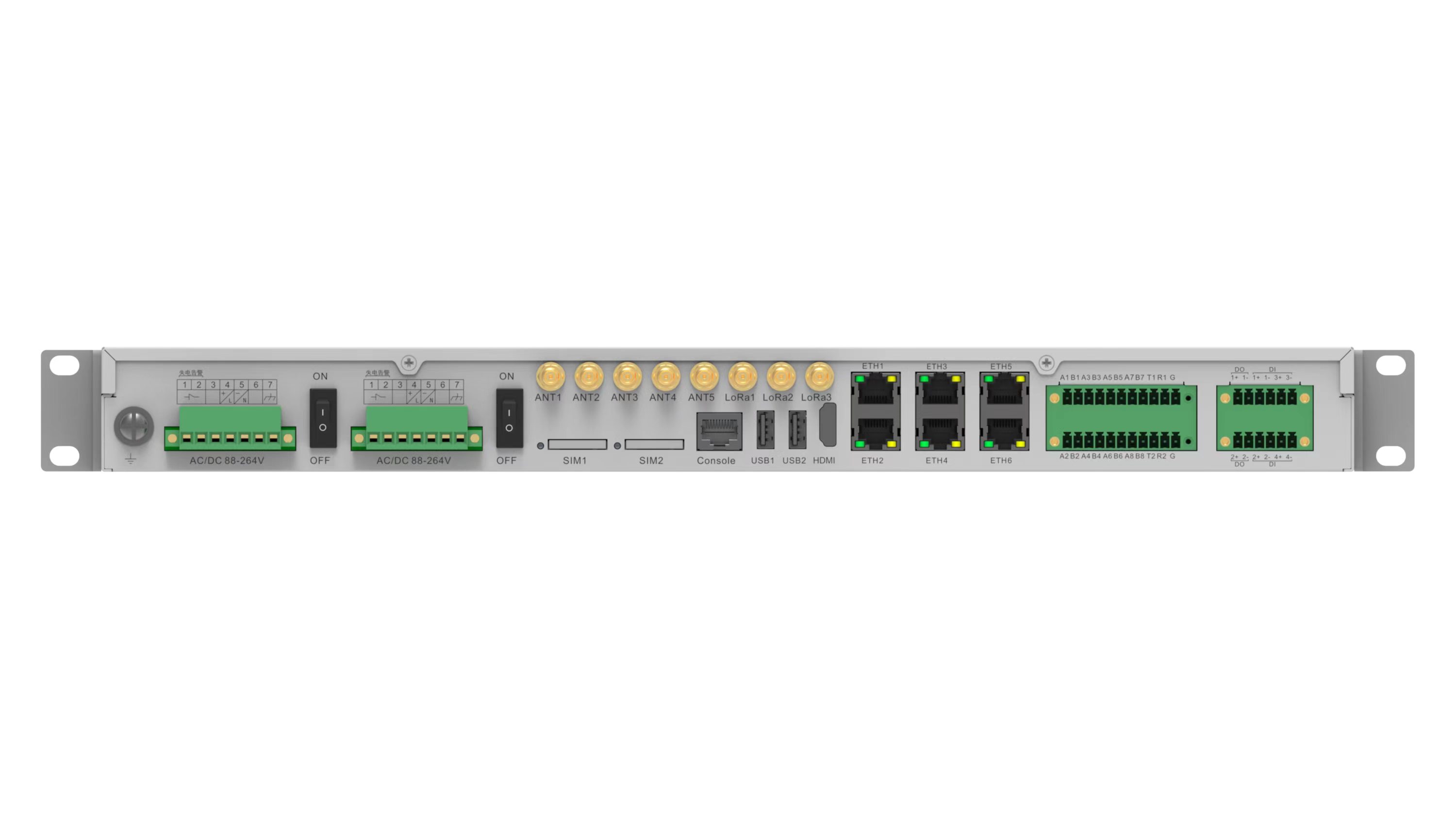

硬件参数
|
设备 |
详细描述 |
|
CPU |
瑞芯微 RK3568 ARM Cortex-A55 Quad-Core 2.0GHz |
|
RAM |
4G LPDDR4,可扩展8G |
|
存储 |
板载64G eMMMC，可支持SATA扩展 |
|
Ethernet |
外置6路10/100/1000Mbps网口， |
|
4G |
2路2G/3G/4G，其中一路可选支持5G；支持普通SIM卡 |
|
LoRa |
2路，同时支持满足国网低功耗要求的470Mhz和2.4Ghz模块 |
|
PCIE |
PCIEX1 |
|
MINI-PCIE |
内置1 |
|
USB |
2路外置USB 2.0， |
|
RS485 |
8路，含信号指示灯 |
|
RS232 |
2路 |
|
DI |
4路，干接点输入，隔离保护设计 |
|
DO |
2路，继电器输出 |
|
TF 卡 |
1路 |
|
看门狗 |
硬件看门狗 |
|
HDMI |
1路 |
|
Console |
RS232，RJ45引出 |
|
电源 |
双路电源，支持交直流110-220V |
|
工作环境 |
湿度：5％～95％，无凝露 工作温度：-25℃～85℃ 存储温度：-40℃～85℃ |
软件参数
|
软件支持 |
详细描述 |
|
操作系统 |
Ubuntu |
|
串口 |
提供 485 和232测试示例 |
|
网络协议 |
TCP/IP、UDP、DHCP、TFTP、FTP、SSH、Web、HTTP、IPtables |
|
以太网 |
10M/100/1000Mbps自适应以太网，支持静态/动态分配 IP 地址 |
|
WiFi |
支持STA、AP 功能 |
|
4G 网络 |
支持移远EC20模块，支持移动、联通、电信 4G 上网功能 |
|
RTC |
支持 NTP 自动校时，支持掉电保持时钟 |
|
LoRa 模块 |
支持透传、读写模块配置 |
|
看门狗 |
支持复位时间设置 |
